泵连接软管

泵连接软管
泵连接软管
详细说明:

金属软管的构造及其性能介绍


  波纹金属管是现代工业管路中一种高品质的柔性连接管。它主要由金属波纹管、金属网体和各类不同形式的接头组成。它的内管是螺旋形波纹或环形波纹的薄壁不锈钢波纹管,波纹管的外层网套的由不锈钢丝或不锈钢钢带按一定参数编织而成。软管两端的接头是根据用户管道或设备的接头形式配制的。
  软管的波纹管是由不锈钢薄壁无缝管或纵焊缝不锈钢薄壁管经过高精度塑性变形加工成形的。波纹管轮廓的弹性决定了软管的柔软性和抗疲劳性,易吸收各种运动变形和循环载荷,尤其能够满足系统较大位移的补偿。
  波纹金属软管具有良好的柔软性、抗疲劳性、耐高低温、耐腐蚀性等诸多优特点,它相对其它类型的软管(橡胶软管、塑料软管)的寿命要高得多,随着现代工业的发展,耐高低温、耐高压、耐腐蚀的波纹金属软管越来越被广泛使用。
  执行标准:GB/T14525-93 通径范围:DN4-800mm 工作压力:PN0.6-32MPa 温度范围:-196℃~600℃供货长度:任选

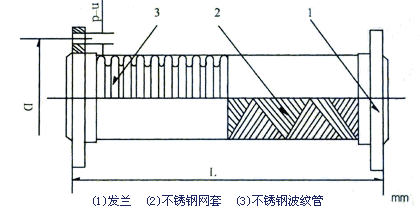

泵连接软管


  在泵或压缩机与阀门、仪器仪表所构成的输送液、气介质的管道系统中,常因振动损坏仪器仪表,缩短元器件的使用寿命,影响系统的正常工作,还因振动产生的噪音严重危害操作者的健康。所以在泵的进出口安装一节泵连软管可减小、吸收管系统的振动和噪音,同时还能补偿一定的位移,保护了系统正常工作,静化工作环境,并消除了以往采用的橡胶软接容易老化,耐温性能差等常见病。

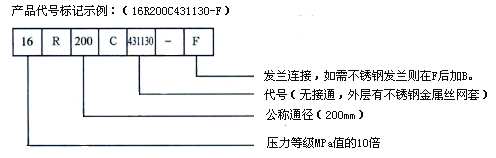

表示说明:1.6公斤级、通径为200mm,法兰(碳钢)连接的泵连软管。
注:安装要求见我厂泵连软管安装指南。


产品代号

公称
           通径
           mm

公称
           压力
           MPa

总长
           (推荐值)
           L

平焊法兰
           JB81/59

备注

D

n-d

25/40R50C431130-FB/F

50

2.5-4.0

250

125

4-Φ18

如用户有特殊要求,可另行设计。

25/40R65C431130-FB/F

65

255

145

8-Φ18

25/40R80C431130-FB/F

80

265

160

8-Φ18

10/25R100C431130-FB/F

100

1.0-2.5

295

180

8-Φ18

10/25R125C431130-FB/F

125

340

210

8-Φ18

10/25R150C431130-FB/F

150

355

240

8-Φ23

10/25R200C431130-FB/F

200

385

295

12-Φ23

10/25R250C431130-FB/F

250

445

355

12-Φ25

10/25R300C431130-FB/F

300

460

410

12-0Φ25

10/25R350C431130-FB/F

350

500

470

16-Φ25

10/25R400C431130-FB/F

400

550

525

16-Φ30
